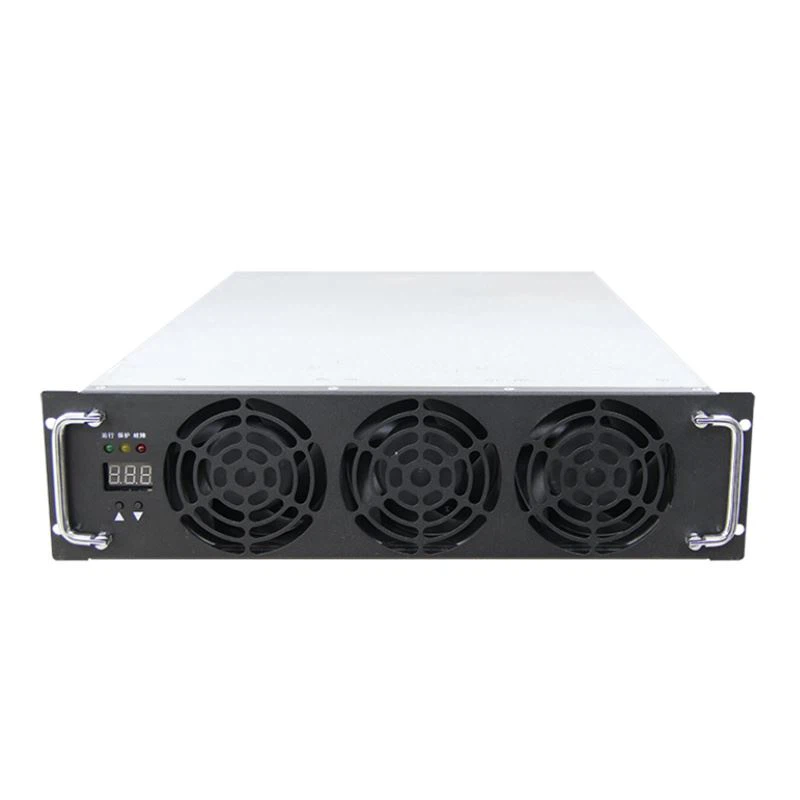

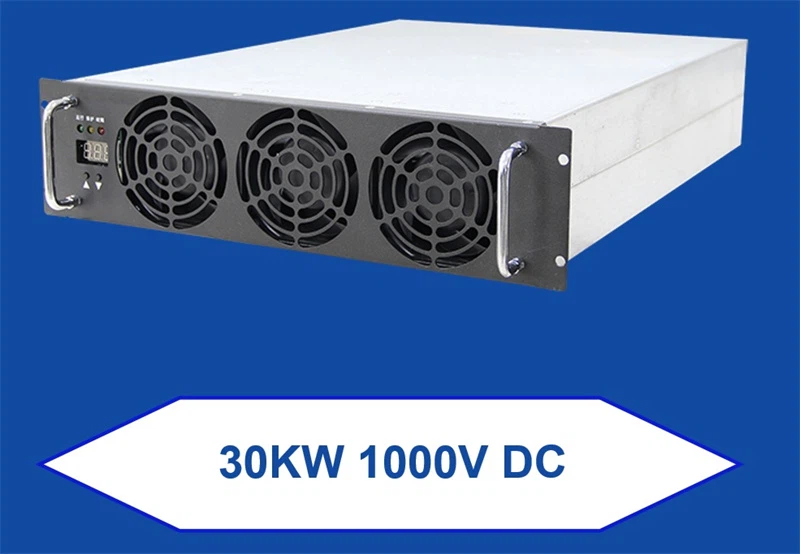

Especificació tècnica del mòdul d'alimentació 30KW 1000V
|
Valoracions elèctriques |
Tensió d'entrada (CA) |
285 ~ 475 V CA; 3-fase |
|
Freqüència |
45 ~ 55 Hz |
|
|
THD |
Càrrega completa Menor o igual al 5% |
|
|
Factor de potència |
Càrrega completa Major o igual a 0,99 |
|
|
Potència de sortida |
30KW @ Tensió de sortida > 250V DC |
|
|
Corrent màxim de sortida |
120A |
|
|
Interval de sortida |
150V ~ 1000V DC |
|
|
Eficiència |
Major o igual a 95,5% |
|
|
HMI |
Llum LED |
SÍ |
|
Maneja el mànec |
SÍ |
|
|
Parts |
Connectors i cables |
|
|
Comunicació |
Protocol |
Bus CAN |
|
Valoracions ambientals |
Temperatura de treball |
Temperatura ambient: -40 graus ~ +50 graus, descens de 55 graus |
|
Temperatura d'emmagatzematge |
Temperatura d'emmagatzematge: -20 graus ~ +75 graus |
|
|
Mètode de refredament |
Refrigeració per ventilador |
|
|
Compliment |
Seguretat |
Certificació CE |
Dimensió del convertidor de potència de CA a CC
Les barreres tècniques bàsiques del convertidor d'energia de CA a CC de 30 kW de cotxe elèctric es troben en el disseny de l'estructura topològica i les capacitats d'integració. Els components clau del mòdul de càrrega són dispositius d'alimentació, components magnètics, resistències i condensadors, xips, PCB, etc. Quan el mòdul de càrrega està funcionant, l'alimentació de CA trifàsica es rectifica pel circuit de correcció del factor de potència activa (PFC) i convertit en potència de CC per subministrar el circuit de conversió CC/CC. L'algoritme de programari del controlador actua sobre l'interruptor d'alimentació dels semiconductors a través del circuit d'accionament per controlar la tensió de sortida i el corrent del mòdul de càrrega, carregant així la bateria. L'estructura interna del mòdul de càrrega és complexa i un sol producte conté més de 2.500 components. El disseny de l'estructura topològica determina directament l'eficiència i el rendiment del producte, i el disseny de l'estructura de dissipació de calor determina l'eficiència de dissipació de calor del producte, que té un llindar tècnic elevat.
Aplicació del convertidor de potència AC a DC
El mòdul d'alimentació AC / DC a DC 30KW / 20KW és el mòdul d'alimentació interior per a carregadors DC EV i contenidors de càrrega (CCS2 / CHAdeMo / GBT / CHAOJI), etc.
Pot convertir l'energia CA en CC, també pot convertir una tensió CC més alta a un nivell més baix per tal de complir els requisits de càrrega de la bateria.
Quin paquet utilitzeu per al mòdul d'alimentació de càrrega de vehicles elèctrics?
Un mòdul d'alimentació en un cartró, el cartró amb caixa d'escuma a l'interior, pot protegir bé el producte per evitar danys; La quantitat de fins a 30 unitats s'empaquetarà amb un palet addicional per facilitar el moviment.
A continuació, poseu un palet cada 24 cartrons i preneu una bona protecció per garantir la seguretat del mòdul durant el transport.
Etiquetes populars: convertidor de potència de 30kw de CA a CC de cotxe elèctric, proveïdors de convertidors de potència de CA de 30kw a CC de cotxe elèctric, fabricants, fàbrica
Especificació tècnica del mòdul d'alimentació del carregador EV del cotxe elèctric
|
Entrada de CA Valoracions elèctriques |
Tensió d'entrada (CA) |
266~494VAC; 3-tensió nominal de fase 380 V CA |
|
Corrent màxim de sortida |
50A |
|
|
Interval constant de sortida |
750V ~ 600V DC; 30 kW 400 ~ 500 V CC; Major o igual a 20KW |
|
|
Freqüència |
45 Hz - 55Hz (per a entrada de CA) |
|
|
THD |
Menor o igual al 5% (més del 50% de càrrega) |
|
|
Factor de potència |
Superior o igual a 0,99 (a plena càrrega; en cas d'entrada de CA) |
|
|
Entrada de CC Valoracions elèctriques |
Tensió d'entrada (CC) |
400-860V DC (20KW a 600-800V DC entrada) |
|
Corrent màxim de sortida |
33A |
|
|
Interval constant de sortida |
606V ~ 750V DC; 20 kW |
|
|
Altres qualificacions elèctriques |
Eficiència |
>95% (càrrega completa) |
|
Comunicació |
Protocol |
LLAUNA |
| Característiques de protecció |
Entrada de protecció contra sobretensió |
495~514 V AC |
|
Entrada Recuperació de sobretensió |
470~488 V AC |
|
|
Entrada Protecció contra baixa tensió |
242~265 V CA |
|
|
Recuperació de baixa tensió d'entrada |
272~296 V CA |
|
|
Entrada de protecció contra sobretensió |
880 V CC |
|
|
Entrada Recuperació de sobretensió |
870 V CC |
|
|
Entrada Protecció contra baixa tensió |
350 V CC |
|
|
Recuperació de baixa tensió d'entrada |
370 V CC |
|
|
Falla del ventilador |
Apagat per fallada del ventilador |
|
|
Protecció contra pèrdua de fase d'entrada |
Tancament per pèrdua de fase |
|
|
Protecció contra curtcircuits de sortida |
Equipat |
