Breu Introducció

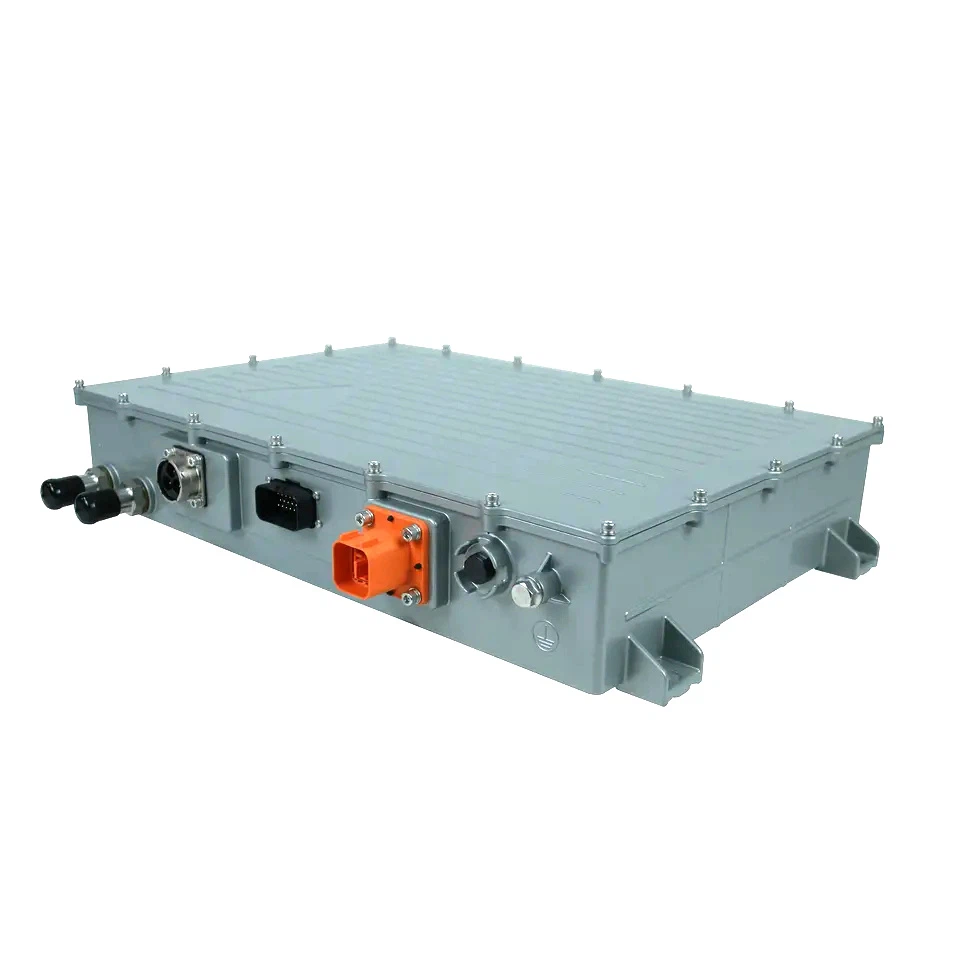

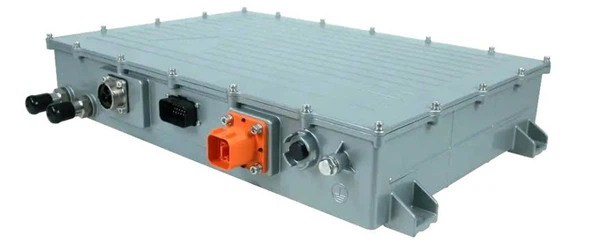

La càrrega ràpida trifàsica OBC 22KW 450V és la clau per mantenir l'alimentació elèctrica dels vehicles elèctrics. Obtenen corrent alterna de la casa del propietari i la converteixen en corrent continu per carregar la bateria.
Aspectes destacats de l'OBC de 22KW
√IP67 Protecció IP
√Refrigeració líquida
√Control de bus CAN
√Càrrega de CA fins a 22 kW
√Compatible amb la xarxa elèctrica de la UE i els EUA
√Totalment compatible amb les estacions de recàrrega:
SAE J1772, IEC61851 i GB/T 20234
Carregador a bord
El procés de càrrega d'un vehicle elèctric es basa en tres components clau, i la velocitat de càrrega global ve dictada pel component amb la capacitat més baixa. Aquests components inclouen l'estació de càrrega, el cable de càrrega i el carregador a bord. Entre aquests, el carregador a bord és el menys conegut. Però, com funciona exactament? Quins són els tipus fonamentals de carregadors a bord? I què podem esperar en el futur?
Comprensió del carregador
El terme "carregador" pot ser una mica enganyós. Sovint, l'estació de càrrega es coneix com a carregador, per la qual cosa és important diferenciar entre dos tipus diferents:
Carregador a bord (OBC)
Aquest està integrat al vehicle.
Estació de recàrrega
També conegut com a carregador, pot proporcionar energia de CA o CC i tècnicament s'anomena Equip de subministrament de vehicles elèctrics (EVSE).
Com funciona la càrrega
La càrrega d'un vehicle elèctric es pot fer de dues maneres principals: utilitzant corrent continu (DC) o corrent altern (AC). Quan s'utilitza l'alimentació de CA, ja sigui des d'una presa estàndard o d'una estació de càrrega de CA, el corrent viatja a través del cable de càrrega fins al carregador a bord. A continuació, el carregador a bord converteix la CA en CC, que es dirigeix a la bateria mitjançant el sistema de gestió de la bateria (BMS).
Gamma de productes de referència
Aplicació dels Productes
Etiquetes populars: càrrega ràpida 3 fases obc 22kw 450v, càrrega ràpida 3 fases obc 22kw 450v proveïdors, fabricants, fàbrica
Dades tècniques de l'OBC de 22kW (AC a DC)
|
Caràcters d'entrada de CA |
||
|
Interval de voltatge d'entrada |
V AC |
152– 480 |
|
Interval de freqüència d'entrada |
Hz |
47 – 63 |
|
Màx. corrent d'entrada (eff) |
A |
32 |
|
Potència d'entrada màxima |
kVA |
22 |
|
Sortida DC Personatges |
||
|
Interval de voltatge de sortida |
V DC |
100-450 |
|
Min. rang de potència constant de tensió |
V DC |
384 |
|
Altres Personatges |
||
|
Temperatura ambient de funcionament |
grau |
-40-85 |
|
Temperatura ambient d'emmagatzematge |
grau |
-40-95 |
|
Ambient Humitat |
% |
5-95 |
|
Protecció IP |
% |
IP67 |
|
Mètode de refrigeració |
/ |
Refrigeració líquida |
|
Comunicació |
/ |
Protocol de bus CAN (250/500 kbps) |
Dimensions de l'OBC de 22kW
|
Proteccions OBC |
Definició de les funcions de protecció del 22KW OBC 450V |
|
Protecció contra sobretensió |
pot ser auto-recuperació de l'apagada per sobretensió d'entrada o sortida |
|
Protecció sota tensió |
pot ser una recuperació automàtica de l'apagada per sota de tensió d'entrada o sortida |
|
Protecció contra curtcircuits |
Apagat de curtcircuit de sortida, auto-recuperació |
|
Protecció de sobretemperatura |
Quan la temperatura del radiador és superior a 75 graus, la potència de sortida es redueix, quan la temperatura és superior a 95 graus, el circuit es desconnecta i quan la temperatura de càrrega es restableix per sota dels 85 graus, la sortida del carregador és restaurat |
|
Protecció de connexió inversa |
Sortida L'encesa inversa no s'inicia, alarma, treball normal després de la recuperació |
|
Potencial d'equilibri i protecció del sòl |
La resistència entre la part conductora que toca directament el cos humà i el punt d'equilibri potencial del carregador del vehicle no és superior a 0,1Ω. El punt de connexió a terra del carregador del vehicle ha de tenir una marca òbvia de connexió a terra. |
|
Protecció d'apagada |
Tallar l'alimentació en condicions anormals |
Connectors Definició de l'OBC de 22kW
|
No. |
Definició |
|
1 |
Connexió d'entrada |
|
2 |
Connexió de senyal |
|
3 |
Connexió de sortida |
|
4 |
PE |
|
Entrada |
Entrada de refrigeració líquida |
|
Outlet |
Sortida de refrigeració líquida |
